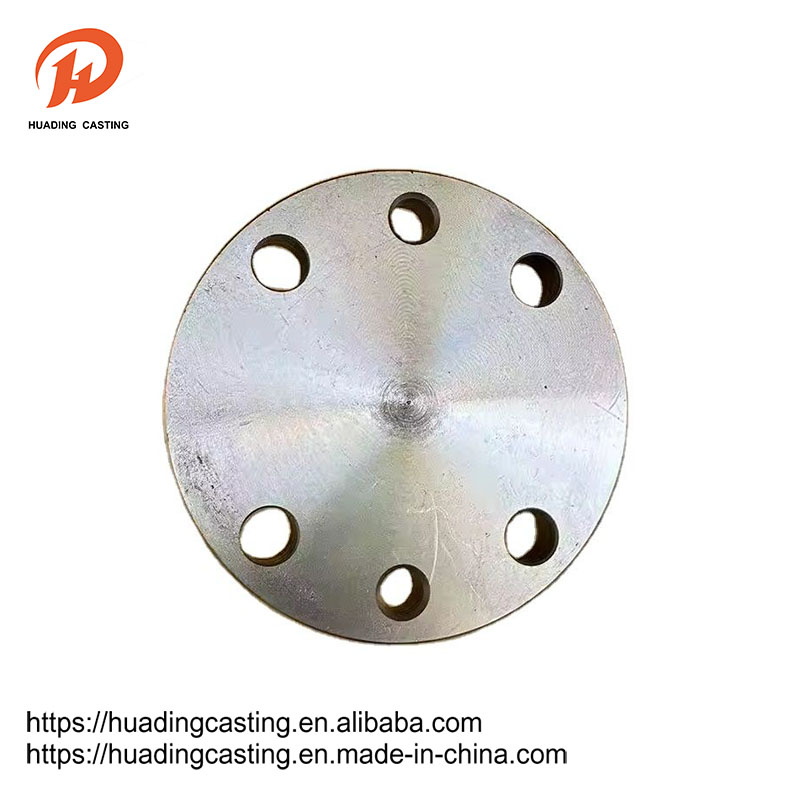

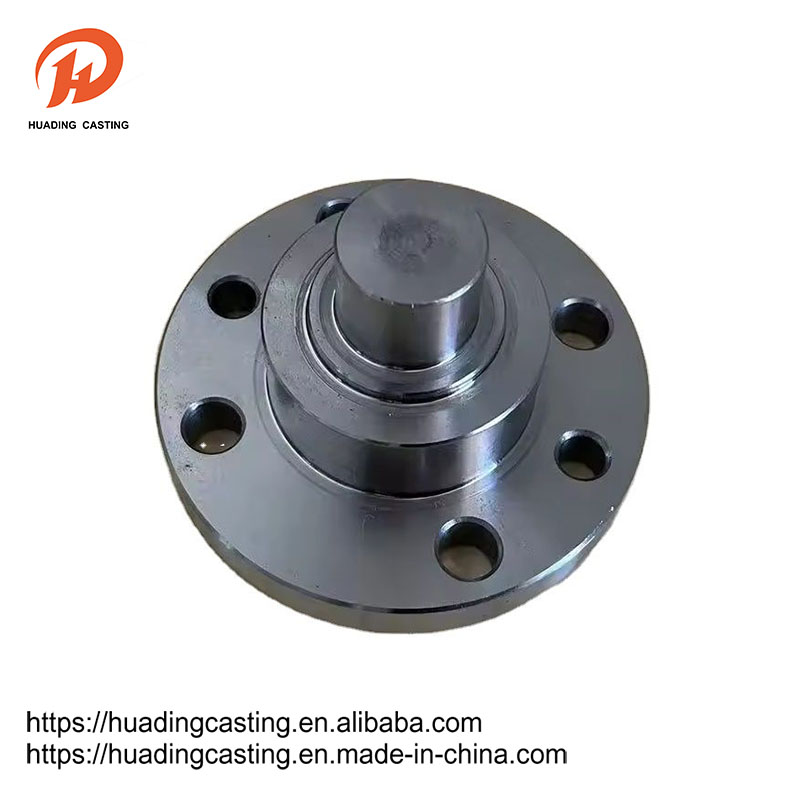

निकला हुआ

निकला हुआ किनारा शाफ्ट और शाफ्ट के बीच जुड़ा एक हिस्सा है, जिसका उपयोग पाइप के बीच के संबंध के लिए किया जाता है; यह दो उपकरणों के बीच संबंध के लिए उपकरण के आयात और निर्यात पर निकला हुआ किनारा में भी उपयोगी है, जैसे कि रिड्यूसर निकला हुआ किनारा। निकला हुआ किनारा कनेक्शन या निकला हुआ किनारा संयुक्त एक वियोज्य कनेक्शन को संदर्भित करता है जो संयुक्त सील संरचनाओं के एक समूह के रूप में फ्लैंग्स, गैसकेट और बोल्ट द्वारा जुड़ा हुआ है। निकला हुआ किनारा और बोल्ट में छेद होते हैं, दो फ्लैंग्स कसकर जुड़े होते हैं। निकला हुआ किनारा एक गैसकेट के साथ सील कर दिया जाता है।

जांच भेजें

उत्पाद वर्णन

फ्लैंग्स को थ्रेडेड कनेक्शन (थ्रेड कनेक्शन) फ्लैंग्स, वेल्डेड फ्लैंग्स और क्लैंप फ्लैंग्स में विभाजित किया गया है। जोड़े में फ्लैंग्स का उपयोग किया जाता है, वायर फ्लैंग्स का उपयोग कम दबाव वाले पाइपों के लिए किया जा सकता है, और चार किलोग्राम से अधिक दबाव के लिए वेल्डेड फ्लैंग्स। दो फ्लैंग्स के बीच एक गैसकेट डालें और उन्हें बोल्ट के साथ जकड़ें। अलग -अलग दबाव निकला हुआ किनारा मोटाई अलग है, वे अलग -अलग बोल्ट का उपयोग करते हैं। पंप और वाल्व, जब पाइपलाइनों से जुड़े होते हैं, तो इन उपकरणों के स्थानीय भागों को भी इसी निकला हुआ किनारा आकृतियों में बनाया जाता है, जिसे निकला हुआ किनारा कनेक्शन भी कहा जाता है। सभी कनेक्टिंग भाग जो दो विमानों के आसपास बोल्ट से जुड़े होते हैं और एक ही समय में बंद होते हैं, आमतौर पर "फ्लैंग्स" कहा जाता है, जैसे कि वेंटिलेशन पाइप का कनेक्शन, और इस प्रकार के हिस्से को "फ्लैंगेड पार्ट्स" कहा जा सकता है। लेकिन यह कनेक्शन केवल उपकरणों का एक हिस्सा है, जैसे कि निकला हुआ किनारा और पंप का कनेक्शन, पंप को "निकला हुआ किनारा भाग" कहना अच्छा नहीं है। अपेक्षाकृत छोटे जैसे कि वाल्व, आदि को "निकला हुआ किनारा भाग" कहा जा सकता है।

उत्पाद -प्राचन

डीएन	पाइप दिवस	संबंध आकार				C	N	H	एनपीटी
डीएन	A	D	K	L	n	C	N	H	एनपीटी
10	17.2	75	50	11	4	12	25	2	3/8
15	21.3	80	55	11	4	12	30	20	1/2
20	26.9	90	65	11	4	14	40	24	3/4
25	33.7	100	75	11	4	14	50	24	1
32	42.4	120	90	14	4	16	60	26	1 1/4
40	48.3	130	100	14	4	16	70	26	1 1/2
50	60.3	140	110	14	4	16	80	28	2
65	76.1	160	130	14	4	16	100	32	2 1/2
80	88.9	190	150	18	4	18	110	34	3
100	114.3	210	170	18	4	18	130	40	4
125	139.7	240	200	18	8	18	160	44	5
150	168.3	265	225	18	8	20	185	44	6
