उत्पाद वर्णन

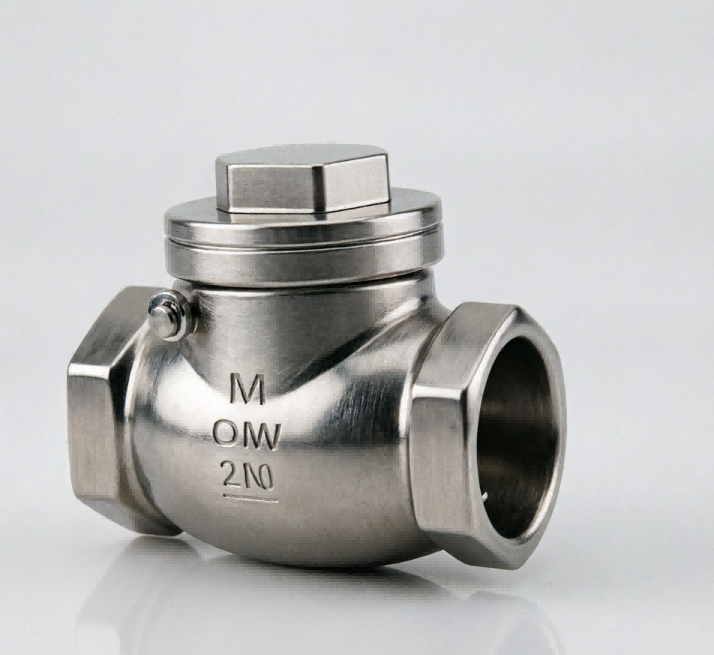

नाम: H14 थ्रेडेड लिफ्ट चेक वाल्व

सामग्री: 201/304 स्टेनलेस स्टील

MOQ: 10 पीसी

पैकेज: गाढ़े बबल बैग की आंतरिक पैकिंग और कार्टन की बाहरी पैकिंग, या समुद्र-योग्य फूस परिवहन

शिपमेंट: डीएचएल, यूपीएस, फेडेक्स, एलसीएल समुद्र के द्वारा आदि।

सहनशीलता: परिशुद्धता सीएनसी मशीनिंग, सहनशीलता ±0.01 मिमी

निरीक्षण: जर्मन सीएमएम पूर्ण निरीक्षण, शून्य दोष

OEM और ODM: OEM और ODM स्वीकार किए जाते हैं, तेजी से नमूना बनाना

समय: सख्त गुणवत्ता नियंत्रण, समय पर डिलीवरी

सेवा: कस्टम भागों के लिए व्यापक सामग्री चयन

H14 थ्रेडेड लिफ्ट चेक वाल्व एक कॉम्पैक्ट और अत्यधिक विश्वसनीय समाधान है जिसे छोटे-व्यास वाले पाइपिंग सिस्टम में बैक फ्लो को रोकने के लिए डिज़ाइन किया गया है। एक कुशल आंतरिक डिजाइन के साथ टिकाऊ निर्माण का संयोजन, यह आवासीय, वाणिज्यिक और हल्के औद्योगिक द्रव नियंत्रण अनुप्रयोगों के लिए आदर्श विकल्प है।

टिकाऊ और संक्षारण प्रतिरोधी सामग्री

कठोर परिचालन वातावरण का सामना करने के लिए निर्मित, H14 चेक वाल्व स्टेनलेस स्टील (SS201/304) सहित प्रीमियम सामग्रियों में उपलब्ध है। यह जंग, संक्षारण और उच्च तापमान के लिए उत्कृष्ट प्रतिरोध सुनिश्चित करता है, जो इसे पानी, भाप, तेल और कुछ संक्षारक रासायनिक मीडिया के लिए उपयुक्त बनाता है।

कुशल लिफ्ट-प्रकार तंत्र

क्लासिक लिफ्ट चेक वाल्व डिज़ाइन की विशेषता के साथ, H14 स्वचालित रूप से खुलने और बंद होने के लिए गुरुत्वाकर्षण की गतिज ऊर्जा का उपयोग करता है। यह बाहरी शक्ति या मैन्युअल संचालन की आवश्यकता के बिना बैकफ्लो के खिलाफ एक मजबूत सील सुनिश्चित करता है, पंपों और कंप्रेसर को पानी के हथौड़े और रिवर्स फ्लो क्षति से प्रभावी ढंग से बचाता है।

थ्रेडेड सिरों के साथ आसान स्थापना

सुविधा के लिए इंजीनियर किया गया, H14 मॉडल मानक आंतरिक थ्रेडेड (एनपीटी, बीएसपी, या जी थ्रेड्स) कनेक्शन के साथ आता है। यह छोटे-बोर पाइपलाइनों (आमतौर पर DN15 से DN50 / 1/2" से 2") पर त्वरित, सुरक्षित और रिसाव-प्रूफ स्थापना की अनुमति देता है, जिससे श्रम समय और स्थापना लागत में काफी कमी आती है।

विश्वसनीय सीलिंग और कम रखरखाव

लीक-टाइट शट-ऑफ सुनिश्चित करने के लिए आंतरिक घटकों को सटीक रूप से मशीनीकृत किया गया है। एक सरल लेकिन मजबूत संरचना के साथ, H14 वाल्व को न्यूनतम रखरखाव की आवश्यकता होती है। इसका कॉम्पैक्ट पदचिह्न इसे तंग जगहों के लिए बिल्कुल सही बनाता है जहां बड़े स्विंग चेक वाल्व फिट नहीं हो सकते हैं।

बहुमुखी औद्योगिक अनुप्रयोग

H14 थ्रेडेड चेक वाल्व का व्यापक रूप से विभिन्न क्षेत्रों में उपयोग किया जाता है, जिनमें शामिल हैं:

एचवीएसी और प्लंबिंग सिस्टम: हीटिंग और जल आपूर्ति लाइनों में बैक फ्लो को रोकना।

औद्योगिक द्रव नियंत्रण: संवेदनशील उपकरण और छोटे पंपों की सुरक्षा करना।

तेल और गैस: ईंधन और स्नेहन लाइनों में यूनिडायरेक्शनल प्रवाह का प्रबंधन।

रासायनिक प्रसंस्करण: संगत संक्षारक तरल पदार्थों को सुरक्षित रूप से संभालना।

एच14 थ्रेडेड लिफ्ट चेक वाल्व तकनीकी चरित्र

प्रकार	201/304
आकार	डीएन15	DN20	डीएन25	डीएन32	डीएन40	DN50
आकार	डीएन65	डीएन80	/	/	/	/

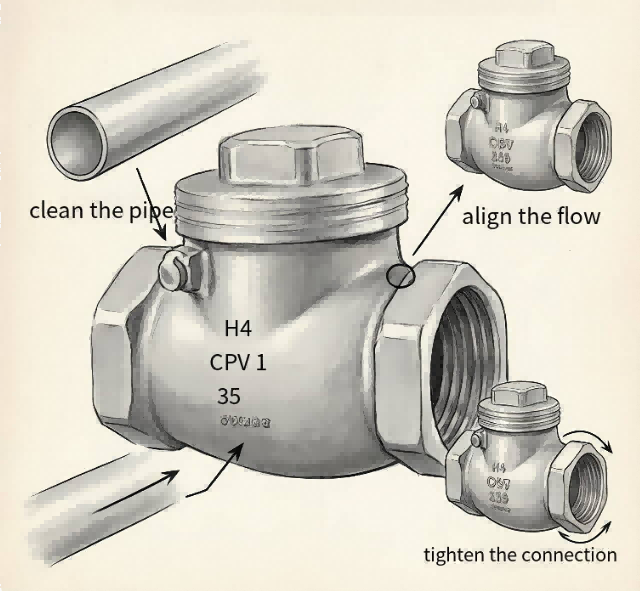

चेक वाल्वों के लिए स्थापना दिशानिर्देश

इष्टतम प्रदर्शन सुनिश्चित करने और सिस्टम क्षति को रोकने के लिए, कृपया इन इंस्टॉलेशन दिशानिर्देशों का सख्ती से पालन करें:

प्रवाह दिशा की जाँच करें

यह सबसे महत्वपूर्ण कदम है. वाल्व बॉडी पर हमेशा तीर संकेतक की जांच करें। तीर को द्रव प्रवाह की उसी दिशा में इंगित करना चाहिए। वाल्व को पीछे की ओर स्थापित करने से पाइपलाइन पूरी तरह से अवरुद्ध हो जाएगी और पंप या वाल्व को गंभीर क्षति हो सकती है।

सही स्थिति में स्थापित करें

विभिन्न प्रकार के चेक वाल्वों की विशिष्ट स्थिति आवश्यकताएँ होती हैं:

लिफ्ट चेक वाल्व (उदाहरण के लिए, H14 मॉडल): वाल्व डिस्क गुरुत्वाकर्षण द्वारा बंद हो जाती है। इसलिए, इसे क्षैतिज पाइपलाइनों पर स्थापित किया जाना चाहिए। यदि आपको इसे ऊर्ध्वाधर पाइप पर स्थापित करने की आवश्यकता है, तो प्रवाह सख्ती से ऊपर की ओर (नीचे से ऊपर) होना चाहिए।

स्विंग चेक वाल्व: इन्हें क्षैतिज पाइपलाइनों पर स्थापित किया जाना चाहिए ताकि यह सुनिश्चित हो सके कि डिस्क स्वतंत्र रूप से घूम सके और ठीक से सील हो सके।

पाइपलाइन साफ़ करें

स्थापना से पहले, पाइपलाइन को अच्छी तरह से साफ करना सुनिश्चित करें। किसी भी मलबे, वेल्डिंग स्लैग, गंदगी, या बजरी को हटा दें। वाल्व डिस्क और सीट के बीच फंसे विदेशी कण वाल्व को कसकर बंद होने से रोक सकते हैं, जिससे आंतरिक रिसाव हो सकता है।

उचित कनेक्शन एवं सीलिंग

थ्रेडेड वाल्व: थ्रेडेड चेक वाल्व (जैसे H14) में स्क्रू करते समय, मेल थ्रेड को उचित सीलिंग टेप (टेफ्लॉन टेप) से लपेटें या पाइप डोप लगाएं। अधिक कसें नहीं, क्योंकि इससे वाल्व बॉडी या फिटिंग में दरार आ सकती है।

फ्लैंग्ड वाल्व: सुनिश्चित करें कि गास्केट बीच में हों और असमान तनाव और रिसाव को रोकने के लिए बोल्ट को विकर्ण (स्टार) पैटर्न में समान रूप से कस लें।

सीधे पाइप रन बनाए रखें

सर्वोत्तम प्रदर्शन के लिए, वाल्व इनलेट से पहले पाइप का एक सीधा खंड (पाइप व्यास का कम से कम 5 से 10 गुना) रखने की सिफारिश की जाती है। यह एक स्थिर, गैर-अशांत प्रवाह सुनिश्चित करता है, जिससे वाल्व आसानी से खुल और बंद हो सकता है।

नियमित निरीक्षण

स्थापना के बाद, रिसाव के किसी भी संकेत के लिए वाल्व और पाइपलाइन कनेक्शन का नियमित रूप से निरीक्षण करें। यदि वाल्व तेज आवाज (पानी का हथौड़ा) करना शुरू कर देता है, तो शॉक अवशोषक स्थापित करने या यह जांचने पर विचार करें कि क्या समापन गति को समायोजन की आवश्यकता है।
