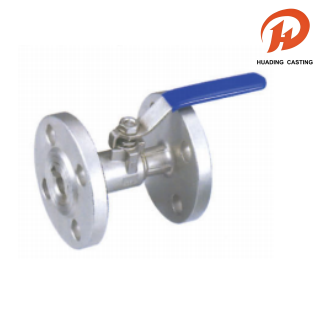

एक टुकड़ा निकला हुआ किनारा बॉल वाल्व

हमारे वन पीस फ्लैंज बॉल वाल्व को औद्योगिक अनुप्रयोगों की एक विस्तृत श्रृंखला में बेहतर प्रदर्शन और विश्वसनीयता प्रदान करने के लिए इंजीनियर किया गया है। बहुमुखी प्रतिभा को ध्यान में रखकर डिज़ाइन किए गए, ये वाल्व 1.6, 2.5, 4.0 और 6.4 एमपीए के कामकाजी दबाव का समर्थन करते हैं और 1/2" से 10" तक के आकार में उपलब्ध हैं। वे पानी, गैस, तेल और नाइट्रिक और एसिटिक एसिड जैसे संक्षारक एसिड सहित विविध मीडिया के साथ उपयोग के लिए उपयुक्त हैं। वन पीस फ्लैंज बॉल वाल्व उत्कृष्ट थर्मल अनुकूलन क्षमता प्रदान करते हैं, जो पीटीएफई सील के साथ 180 डिग्री सेल्सियस से नीचे या पीपीएल सील के साथ 300 डिग्री सेल्सियस तक के तापमान पर प्रभावी ढंग से काम करते हैं।

जांच भेजें

उत्पाद वर्णन

नाम: एक टुकड़ा निकला हुआ किनारा बॉल वाल्व

सामग्री: निम्नलिखित तालिका

MOQ: 100 पीसी

पैकेज: गाढ़े बबल बैग की आंतरिक पैकिंग और कार्टन की बाहरी पैकिंग, या समुद्र-योग्य फूस परिवहन

शिपमेंट: डीएचएल, यूपीएस, फेडेक्स, एलसीएल समुद्र के द्वारा आदि।

सहनशीलता: परिशुद्धता सीएनसी मशीनिंग, सहनशीलता ±0.01 मिमी

निरीक्षण: जर्मन सीएमएम पूर्ण निरीक्षण, शून्य दोष

OEM और ODM: OEM और ODM स्वीकार किए जाते हैं, तेजी से नमूना बनाना

समय: सख्त गुणवत्ता नियंत्रण, समय पर डिलीवरी

सेवा: कस्टम भागों के लिए व्यापक सामग्री चयन

एक टुकड़ा निकला हुआ किनारा बॉल वाल्व

इन वन पीस फ्लैंज बॉल वाल्व के डिजाइन में सुरक्षा और अनुपालन सर्वोपरि है। वे सख्त अंतरराष्ट्रीय मानकों का पालन करते हैं, जिसमें एएनएसआई बी16.5 फ्लैंज और एएनएसआई बी16.10 आमने-सामने आयाम शामिल हैं। इसके अलावा, खतरनाक वातावरण में परिचालन सुरक्षा सुनिश्चित करने के लिए अनुरोध पर अग्नि-सुरक्षित (एपीआई 607) और एंटी-स्टैटिक उपकरण उपलब्ध हैं। प्रत्येक इकाई एएनएसआई बी16.34 और एपीआई 598 मानकों के अनुसार कठोर परीक्षण से गुजरती है। चाहे सामान्य उपयोगिता के लिए हो या विशेष रासायनिक प्रसंस्करण के लिए, हमारे वन पीस फ्लैंज बॉल वाल्व आपकी द्रव नियंत्रण आवश्यकताओं के लिए एक मजबूत, अनुपालन और उच्च गुणवत्ता वाला समाधान प्रदान करते हैं।

निकला हुआ किनारा गेंद वाल्व तकनीकी चरित्र और विशिष्ट ड्राइंग

एनपीएस	1.6MPa、2.5MPa、4.0MPa、6.4MPa
एनपीएस	d	L	D	K	डी1	C	f	H	एन-Φ	W
1/2	12	90	95	65	46	14	2	60	4-14	110
3/4	15	105	105	75	56	14	2	65	4-14	120
1	20	110	115	85	65	15	2	75	4-14	150
1 1/4	25	125	135	100	76	16	3	83	4-18	160
1 1/2	32	136	145	110	85	18	3	90	4-18	160
2	38	155	160	125	100	18	3	100	4-18	180
2 1/2	50	170	180	145	118	20	3	110	4-18	200
3	65	200	195	160	132	20	3	130	8-18	250
4	80	230	215	180	150	22	3	150	8-18	270
5	76	254	255	216	186	24	3	185	8-22	300
6	102	267	279	241.5	216	26	3	209	8-22	320
8	152	292	345	298.5	270	29	3	250	8-22	350
10	203	330	406	362	324	31	3	345	12-26	400

बॉल वाल्व सामग्री सूची

नाम का हिस्सा	सामग्री
शरीर	सीएफ8एम/डब्ल्यूसीबी
सीट	पीटीएफई
टोपी	सीएफ8एम/डब्ल्यूसीबी
सील गैसकेट	पीटीएफई/ग्रेफाइट
गेंद	एसएस316
तना	एसएस316
स्टेम सील	पीटीएफई
पैकिंग	पीटीएफई/ग्रेफाइट
पैकिंग ग्रंथि	एसएस316
पैकिंग ग्रंथि	सीएफ8एम/डब्ल्यूसीबी
स्टॉप पिन	एसएस304
ग्रंथि बोल्ट	एसएस304
स्नैप रिंग	65MN
सँभालना	KT33-8
बोल्ट सेट करें	एसएस304
