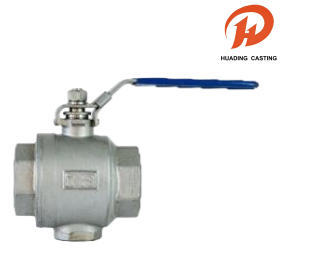

टू-पीस इनर थ्रेड कनेक्शन बॉल वाल्व

इन टू-पीस इनर थ्रेड कनेक्शन बॉल वाल्व में एक मजबूत निवेश कास्टिंग बॉडी और ब्लो-आउट प्रूफ स्टेम है, जो सुरक्षा और स्थायित्व सुनिश्चित करता है। बहुमुखी प्रतिभा के लिए डिज़ाइन किए गए, वाल्व कई थ्रेड मानकों (एनपीटी, बीएसपीटी, डीआईएन 2999, आईएसओ 228) का अनुपालन करते हैं और एक्चुएटर्स के आईएसओ 5211 डायरेक्ट-माउंटिंग का समर्थन करते हैं। 1000 पीएसआई के कामकाजी दबाव और एपीआई 598 जैसे सख्त परीक्षण मानकों के पालन के साथ, ये टू-पीस इनर थ्रेड कनेक्शन बॉल वाल्व उच्च-प्रदर्शन अनुप्रयोगों के लिए बनाए गए हैं।

जांच भेजें

उत्पाद वर्णन

नाम:टू-पीस इनर थ्रेड कनेक्शन बॉल वाल्व

सामग्री: निम्नलिखित तालिका

MOQ: 100 पीसी

पैकेज: गाढ़े बबल बैग की आंतरिक पैकिंग और कार्टन की बाहरी पैकिंग, या समुद्र-योग्य फूस परिवहन

शिपमेंट: डीएचएल, यूपीएस, फेडेक्स, एलसीएल समुद्र के द्वारा आदि।

सहनशीलता: परिशुद्धता सीएनसी मशीनिंग, सहनशीलता ±0.01 मिमी

निरीक्षण: जर्मन सीएमएम पूर्ण निरीक्षण, शून्य दोष

OEM और ODM: OEM और ODM स्वीकार किए जाते हैं, तेजी से नमूना बनाना

समय: सख्त गुणवत्ता नियंत्रण, समय पर डिलीवरी

सेवा: कस्टम भागों के लिए व्यापक सामग्री चयन

टू-पीस इनर थ्रेड कनेक्शन बॉल वाल्व

ये टू-पीस इनर थ्रेड कनेक्शन बॉल वाल्व एनपीटी, बीएसपीटी, डीआईएन 2999 और आईएसओ 228 सहित पाइप थ्रेड मानकों का अनुपालन करते हैं, और लॉकिंग डिवाइस के साथ एक्चुएटर्स के लिए आईएसओ 5211 डायरेक्ट-माउंटिंग डिज़ाइन की सुविधा देते हैं। 1000 पीएसआई (पीएन63) डब्लूओजी के कामकाजी दबाव के लिए रेटेड, टू-पीस इनर थ्रेड कनेक्शन बॉल वाल्वों को मांग वाले अनुप्रयोगों में विश्वसनीय प्रदर्शन की गारंटी के लिए एपीआई 598, जीबी/टी 13927 और आईएसओ 5208 मानकों के अनुसार कठोरता से परीक्षण किया जाता है।

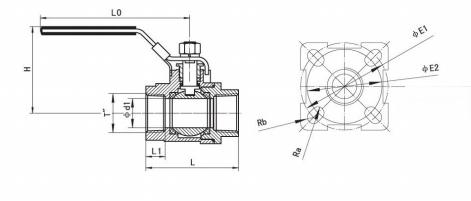

बॉल वाल्व तकनीकी चरित्र और विशिष्ट ड्राइंग

नाममात्र	पाइप	आयाम
डीआइए. (मिमी)	धागा	d1	L	एल1	H	एल0	आरए	आरबी	ई 1	ई2
8	1/4	9.2	46.8	10	47.8	80	आर3	आर3	Φ42	Φ36
10	3/8	12.5	52	12	52	80	आर3	आर3	Φ42	Φ36
15	1/2	15	59	13.5	56.5	100	आर3	आर3	Φ42	Φ36
20	3/4	20	65	14.5	58.5	100	आर3	आर3	Φ42	Φ36
25	1	25	76	16.5	74	148	आर3	आर3.5	Φ50	Φ42
32	1 1/4	32	90	19	79	148	आर3	आर3.5	Φ50	Φ42
40	1 1/2	38	101.5	19	92	190	आर3.5	आर4.5	Φ70	Φ50
50	2	50	120.5	22	103	190	आर3.5	आर4.5	Φ70	Φ50
65	2 1/2	65	157	28	118	280	आर4.5	आर5.5	Φ102	Φ70
80	3	80	176	32	118	280	आर4.5	आर5.5	Φ102	Φ70
100	4	100	212	32	144	280	आर5.75	आर6.75	Φ125	Φ102

बॉल वाल्व सामग्री सूची

नाम का हिस्सा	सामग्री
शरीर	डब्ल्यूसीबी सीएफ8 सीएफ8एम
टोपी	डब्ल्यूसीबी सीएफ8 सीएफ8एम
गेंद	एसएस304 एसएस304 एसएस316
सीट	पीटीएफई
तना	एसएस304 एसएस304 एसएस316
ग्रंथि	एसएस304
पैकिंग	पीटीएफई
पाल बांधने की रस्सी	पीटीएफई
वॉशर	पीटीएफई
कड़े छिलके वाला फल	एसएस304
स्प्रिंग वाला वाशर	एसएस304
लॉकर	एसएस304
सँभालना	एसएस304
ढकना	प्लास्टिक
